Système de treuil arrière Pick-Up Between, y compris treuil à corde synthétique

Système de treuil arrière peu encombrant pour ton pick-up

Le système de treuil arrière horntools Pick-Up Between est la solution adaptée si tu souhaites intégrer ton treuil de manière peu encombrante et durable dans la surface de chargement de ton pick-up.

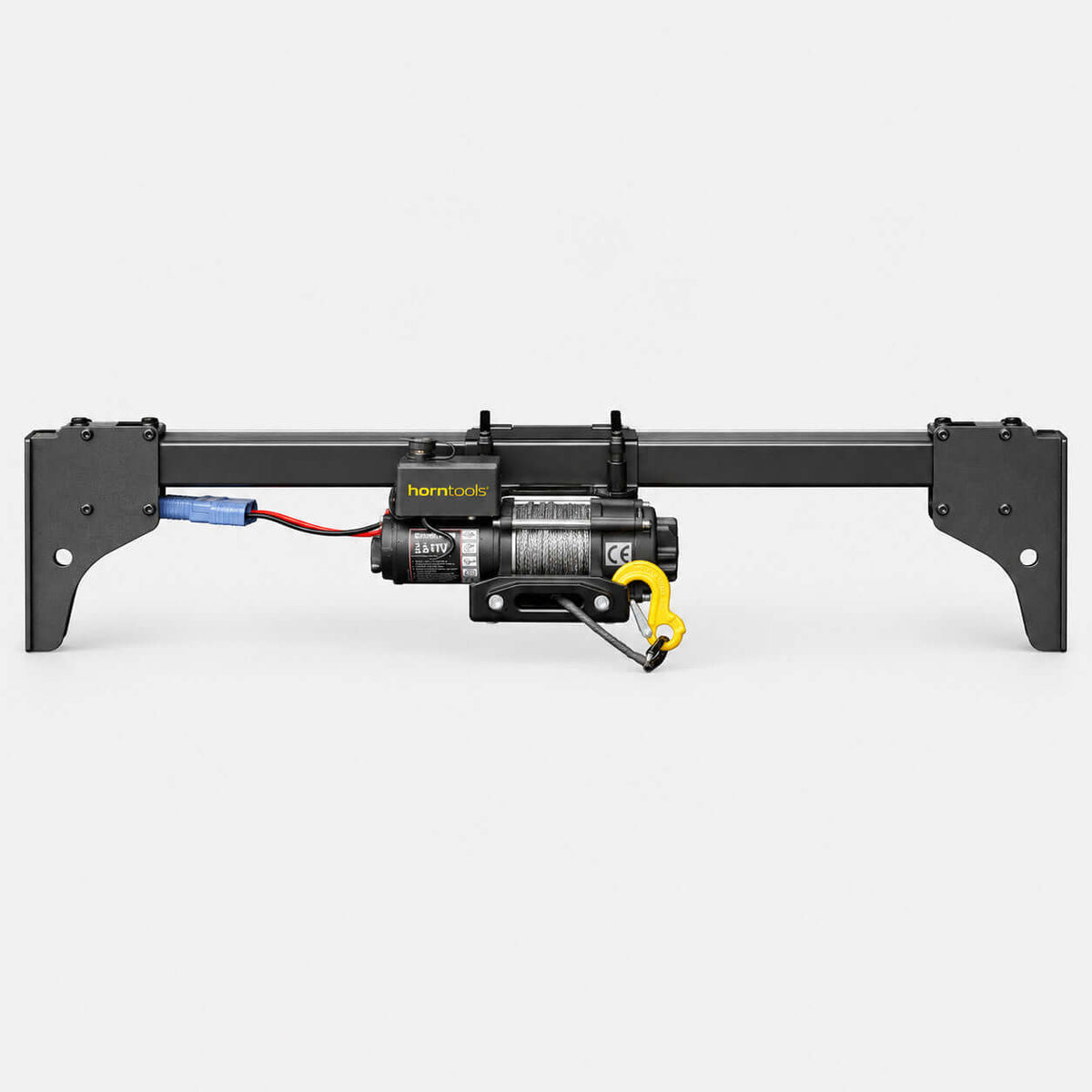

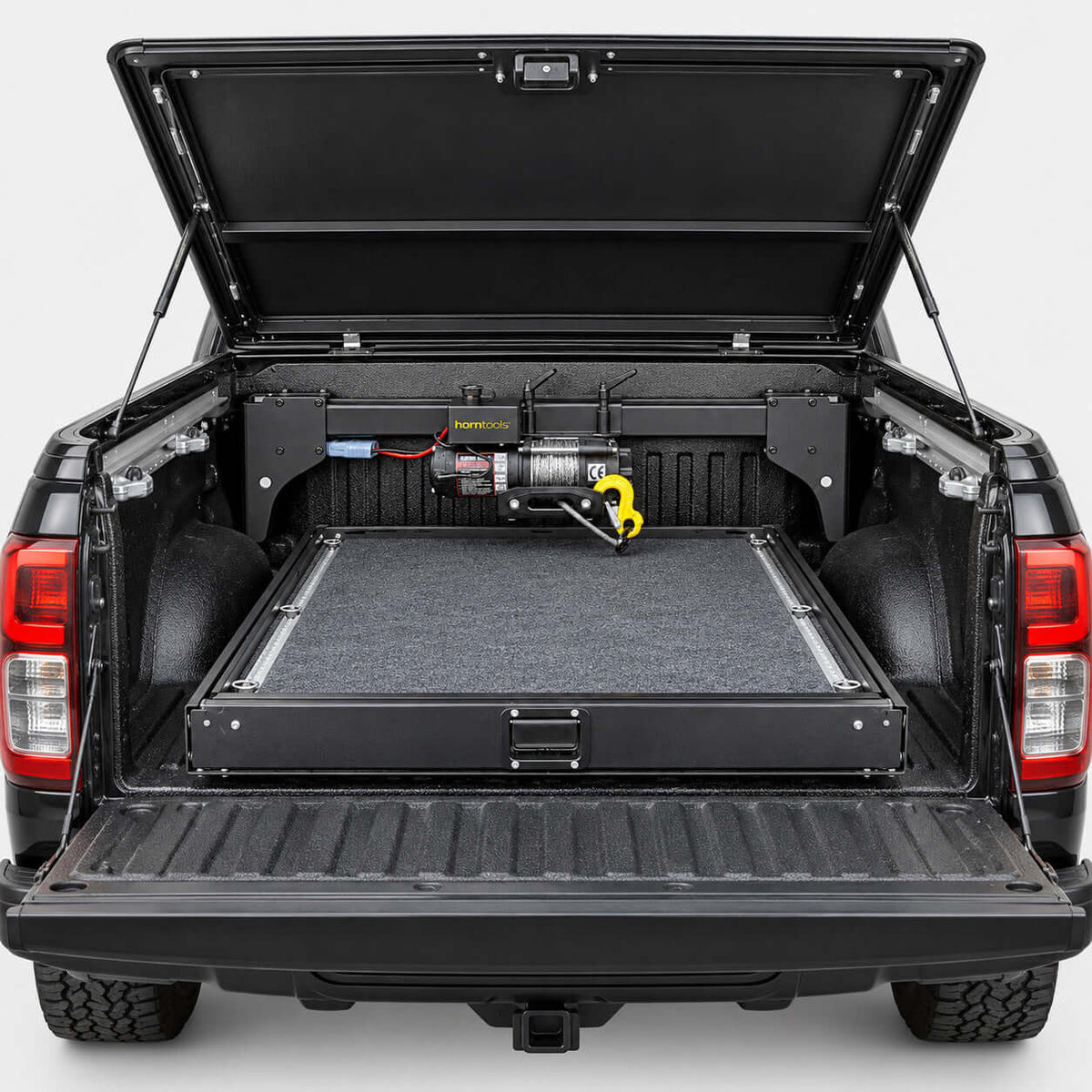

Le support de treuil arrière s'intègre de façon compacte dans la surface de chargement et peut également être utilisé lorsqu'un tiroir, un hardtop ou une bâche de chargement est installé. Si des rails adaptés sont déjà présents, le système peut être directement intégré. Selon l'équipement de ton véhicule, des rails supplémentaires à installer ultérieurement peuvent être nécessaires.

Le Pick-Up Between convient donc particulièrement à toute personne recherchant une solution de treuil arrière intégrée de façon permanente tout en souhaitant continuer à utiliser sa surface de chargement de manière aussi flexible que possible.

Tes avantages en un coup d'œil

• Intégration peu encombrante : Le système de treuil arrière s'intègre de façon compacte dans la surface de chargement.
• Montage via un système de rails : Les rails existants peuvent être utilisés, ou des rails adaptés peuvent être installés ultérieurement.
• Surface de chargement toujours utilisable de façon flexible : Utilisable également en combinaison avec un tiroir, un hardtop ou une bâche de chargement.

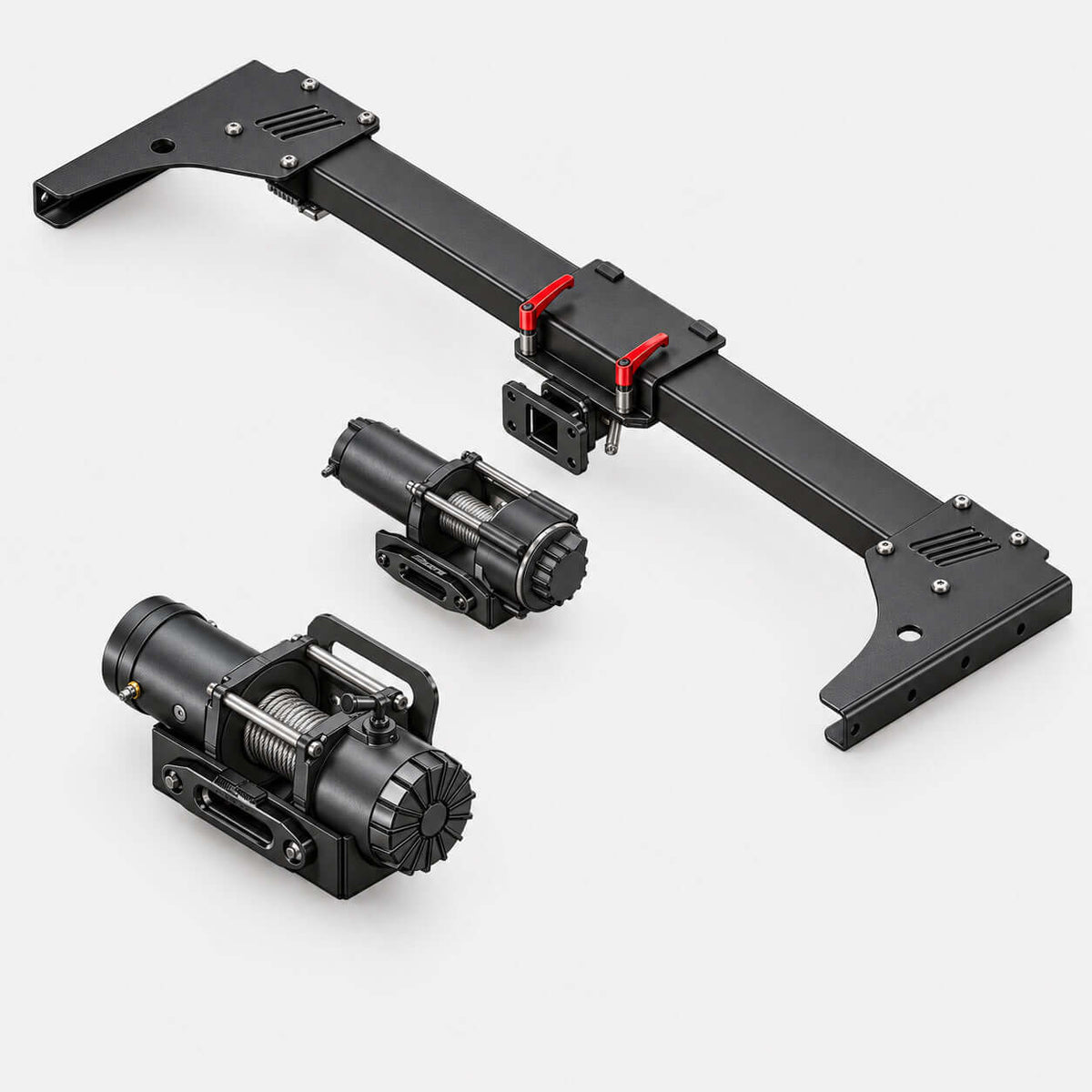

• Deux variantes disponibles : Différentes variantes de treuil sont disponibles selon l'utilisation.
• Utilisation confortable : Télécommande filaire et radio incluses.
• Construction robuste : Conçue pour des opérations de traction et de chargement exigeantes.

Remarques sur le montage

Le système de treuil arrière n'est pas compatible avec les bâches de chargement électriques enroulables.

Sur les pick-ups équipés d'une cuvette de chargement, des découpes doivent être réalisées pour monter les rails Airline. Pour faciliter le montage, nous recommandons de retirer la cuvette de chargement.

Caractéristiques

• Moteur IP67 étanchéifié par une rainure avec bague d'étanchéité
• Levier de roue libre
• Traverses en acier inoxydable
• Tambour de câble renforcé
• Frein à tambour interne avec 3 mâchoires de frein
• Boîtier en aluminium moulé sous pression revêtu par poudre pour moteur et engrenage
• Unité de commande amovible pour un positionnement flexible
• Boîtier de contacteur renforcé, revêtu par poudre, en tôle embout ie

Caractéristiques techniques

Variante 30 m

Malgré sa construction compacte, la Gamma 3.5 convainc avec une force de traction allant jusqu'à 1,6 tonne. Elle convient donc particulièrement aux applications nécessitant un treuil compact et fiable.

• Transmission : engrenage planétaire à 3 étages
• Force de traction max. : 1 600 kg
• Vitesse de traction max. : 2,8 m/min*
• Poids du treuil : 7,9 kg
• Type de moteur : aimant permanent**
• Rapport de réduction : 170:1
• Puissance absorbée max. : 160 A
• Tension : 12 V
• Câble : 5 mm × 30 m
• Tambour : 37 × 80 mm
• Dimensions totales (L × l × H) : 329 × 116 × 165 mm

Variante 80 m

L'Alpha 9.5 Quick Kompakt incluse dans le set a été spécialement conçue pour les applications où l'espace disponible est limité.

Un avantage particulier des modèles Quick de la série Alpha est leur vitesse de traction maximale élevée, jusqu'à 15 m/min*. Cela permet de tirer des charges et d'autres objets sur la surface de chargement particulièrement rapidement.

• Transmission : engrenage planétaire à 3 étages
• Force de traction max. : 1 400 kg
• Vitesse de traction max. : 15 m/min*
• Poids du treuil : 27 kg
• Type de moteur : à excitation série
• Rapport de réduction : 110:1
• Puissance absorbée max. : 600 A
• Tension : 12 V
• Câble : 4 mm × 30 m
• Tambour : 63 × 120 mm
• Dimensions totales (L × l × H) : 471 × 160 × 250 mm

*Mesuré sans charge.

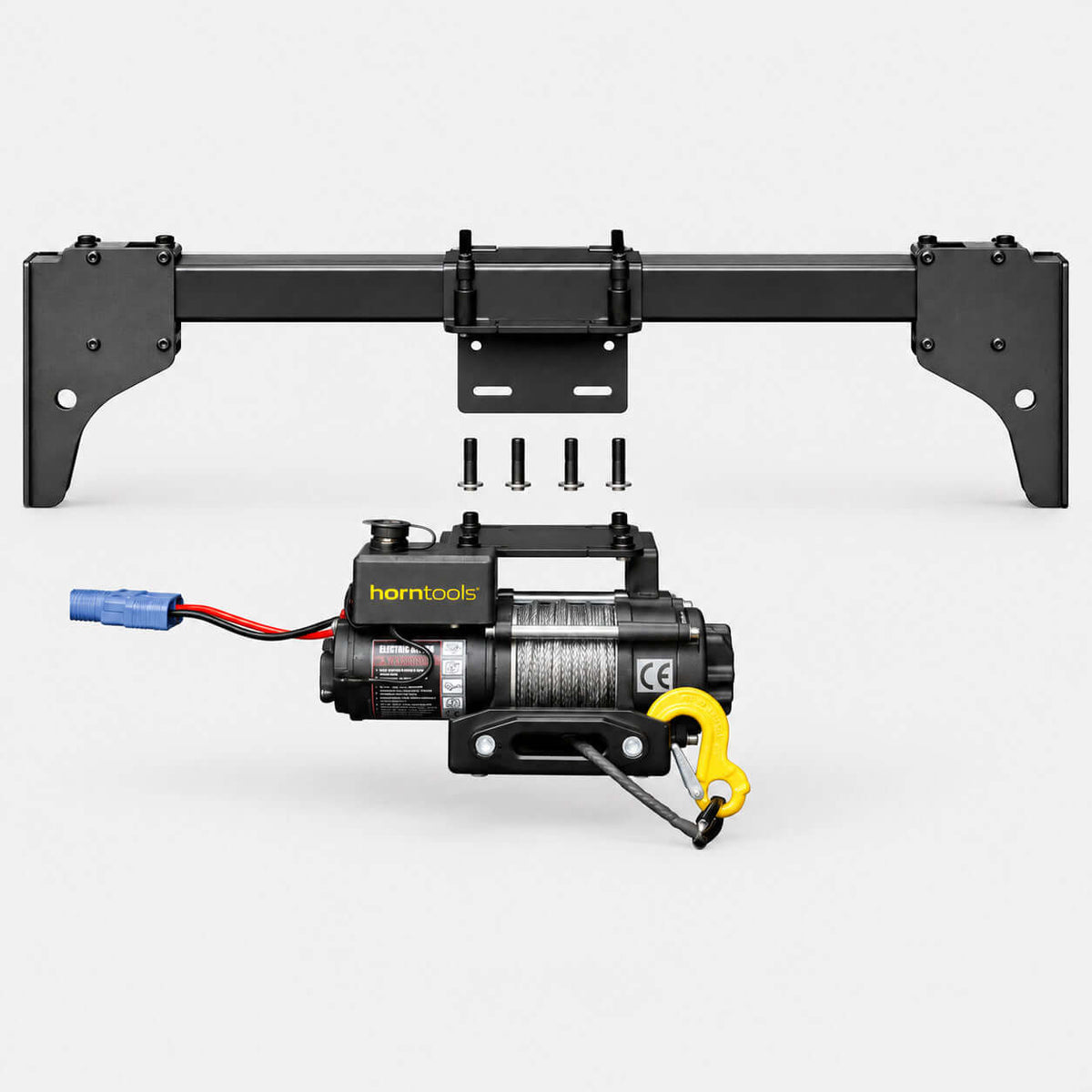

Contenu de la livraison

• Support de treuil arrière
• Plaque de montage
• Jeu de câbles
• Treuil
• Fenêtre en aluminium
• Vis de fixation
• Corde synthétique avec crochet
• Télécommande à câble
• Télécommande radio
• Mode d'emploi

Attention

Nos treuils doivent être utilisés exclusivement pour la traction au sol et ne sont pas adaptés au levage de charges.

Le mode d'emploi du treuil doit être lu intégralement et respecté avant toute utilisation.

Le support a été conçu pour une charge allant jusqu'à deux tonnes et a été testé en conséquence. La charge admissible sur la traverse est limitée à 300 kg, car une charge plus élevée peut endommager le véhicule.

Garantie

Dans le respect de nos conditions de garantie et de service, nous accordons une garantie de 5 ans sur l'engrenage et le tambour du treuil.

Merci de remplir la demande de garantie dans le manuel d'utilisation et de nous la renvoyer par e-mail. La garantie s'applique exclusivement aux utilisateurs privés, pas à l'usage professionnel, et uniquement si le mode d'emploi est respecté.

Remarque

Tu trouveras plus d'informations sur l'utilisation de ton treuil dans le mode d'emploi ou auprès de ton revendeur spécialisé. Ce treuil peut produire un niveau sonore plus élevé.
