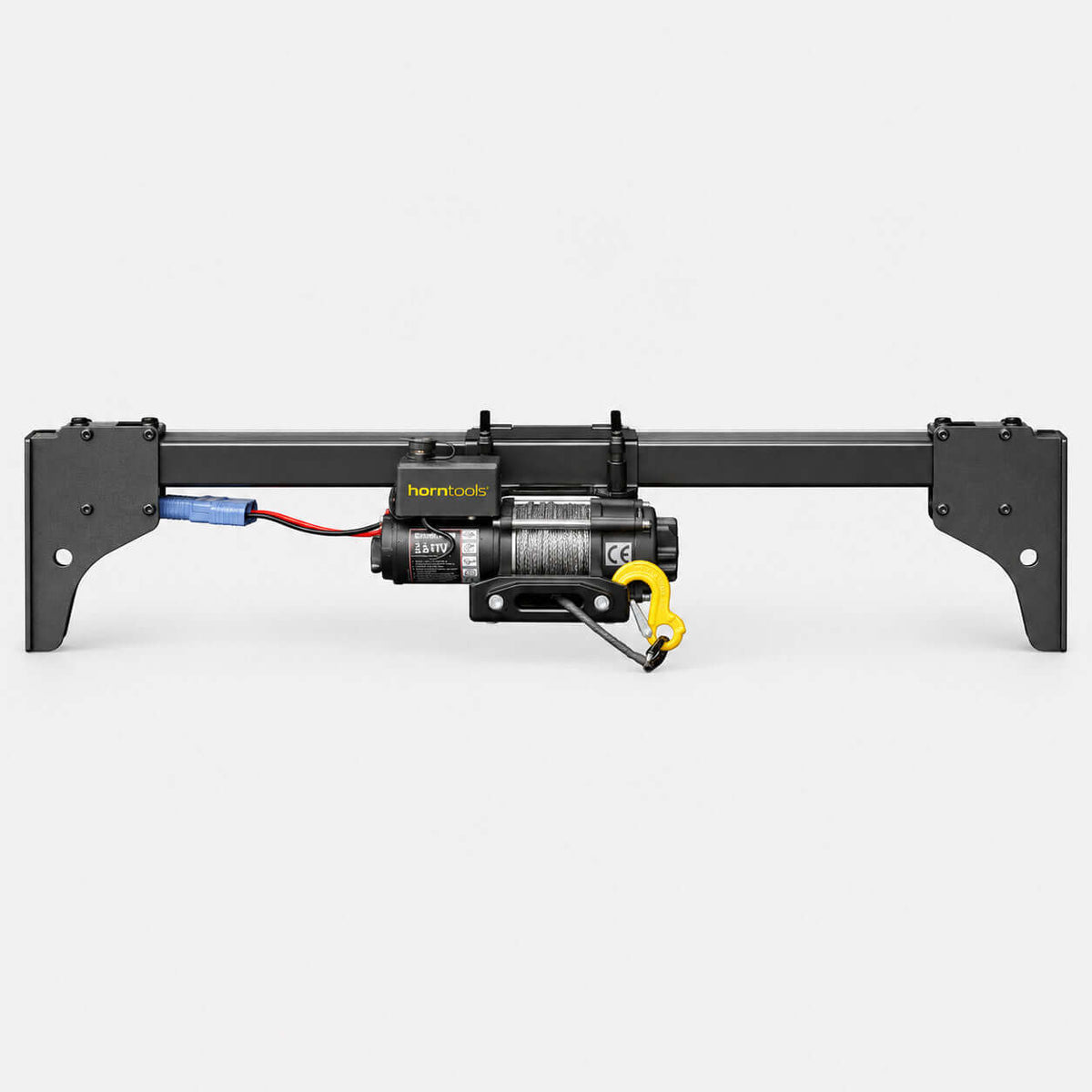

Achterwindsysteem Pick-Up Between incl. lier met synthetisch touw

Ruimtebesparend achterliersysteem voor jouw pick-up

Het horntools achterliersysteem Pick-Up Between is de juiste oplossing als je jouw lier ruimtebesparend en permanent in het laadvlak van je pick-up wilt integreren.

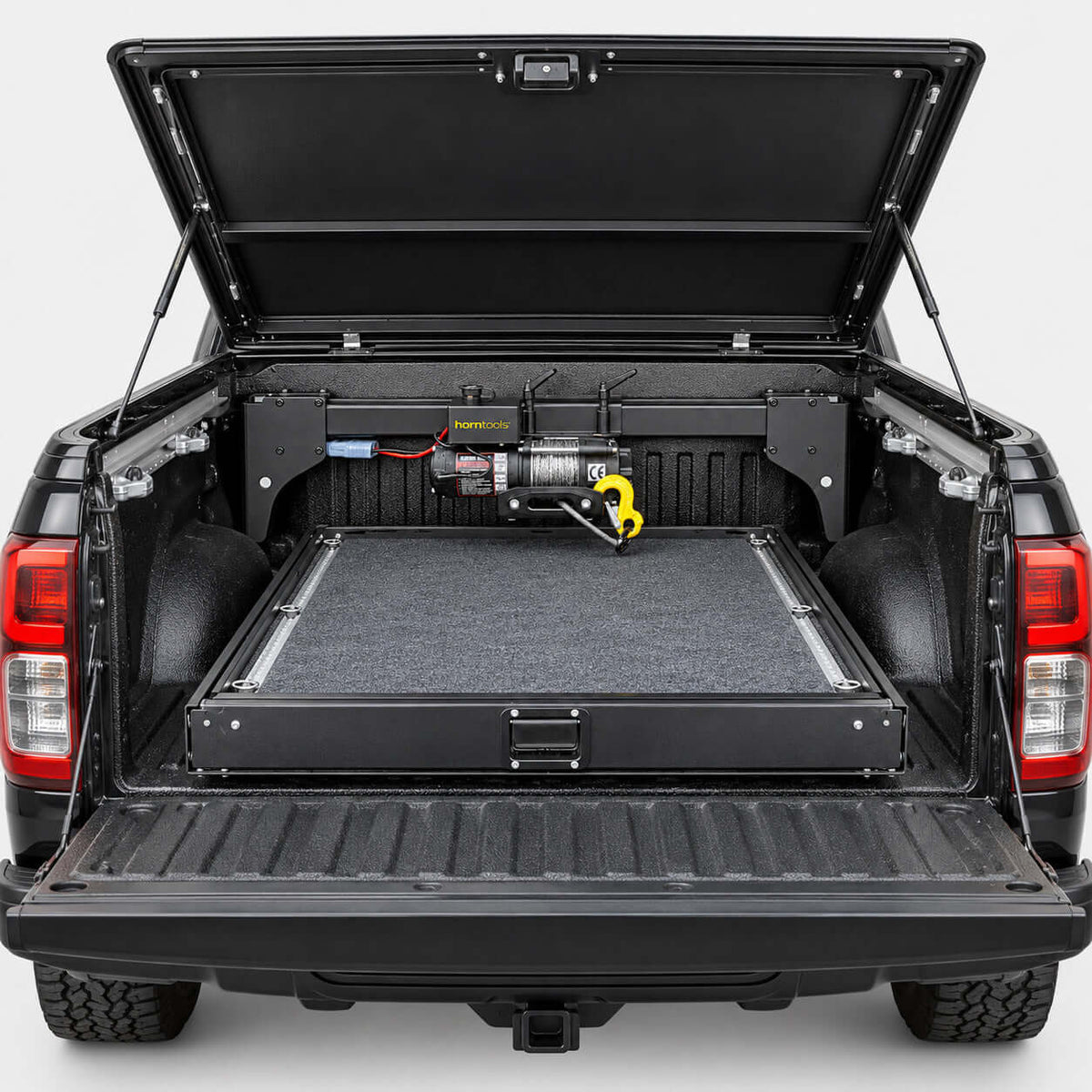

De achterlierdrager past compact in het laadvlak en kan ook worden gebruikt als er een lade, hardtop of laadruimteafdekking is gemonteerd. Zijn er al passende rails aanwezig, dan kan het systeem direct worden geïntegreerd. Afhankelijk van de uitrusting van je voertuig kunnen extra inbouwrails nodig zijn.

Daarmee is de Pick-Up Between bij uitstek geschikt voor iedereen die op zoek is naar een permanent geïntegreerde achterlieroplossing en toch zo flexibel mogelijk gebruik wil blijven maken van het laadvlak.

Jouw voordelen in één oogopslag

• Ruimtebesparend geïntegreerd: Het achterliersysteem past compact in het laadvlak.
• Montage via railsysteem: Bestaande rails kunnen worden gebruikt, of passende rails kunnen achteraf worden gemonteerd.
• Laadvlak blijft flexibel bruikbaar: Ook te combineren met lade, hardtop of laadruimteafdekking.

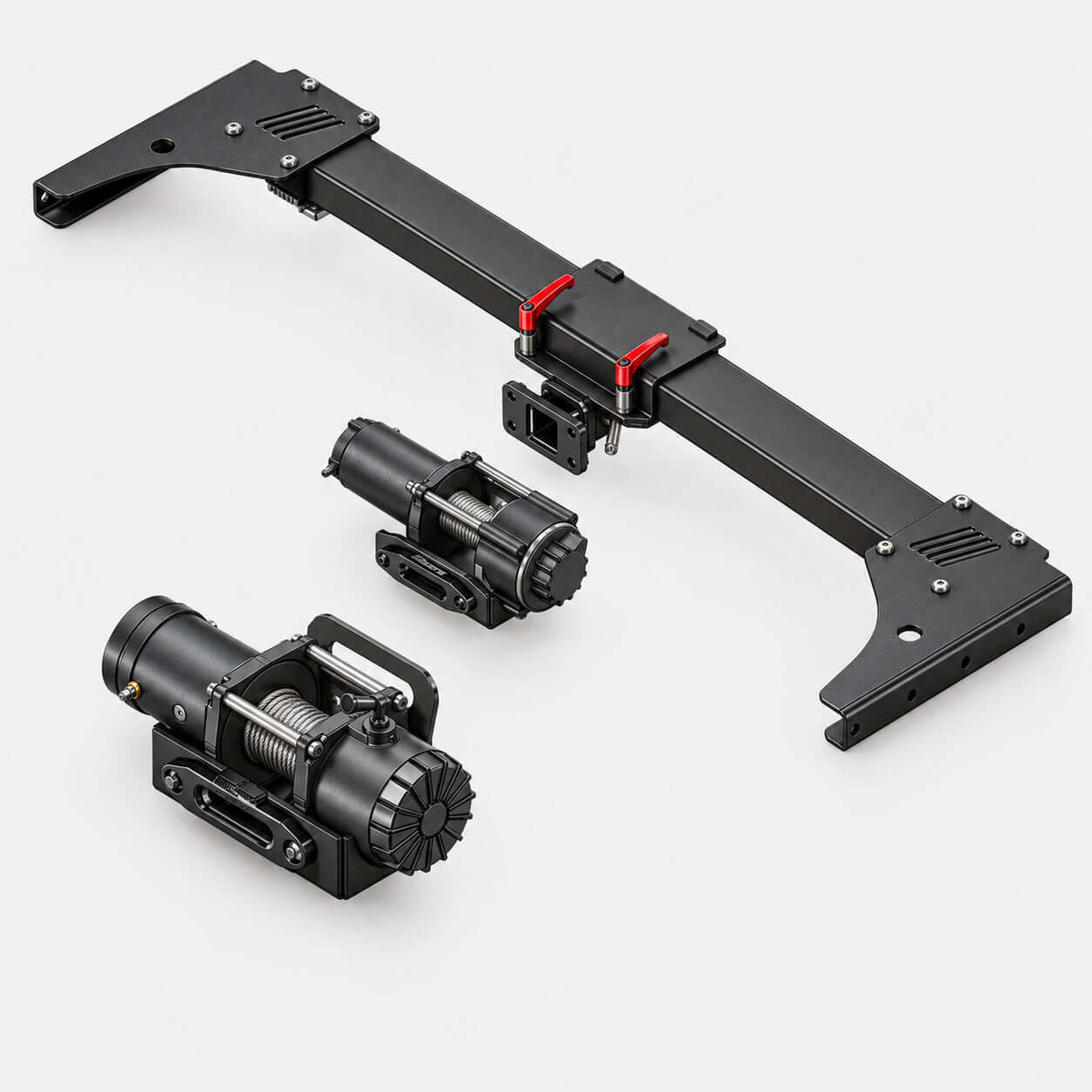

• Twee varianten verkrijgbaar: Afhankelijk van het gebruik zijn verschillende lierversies verkrijgbaar.
• Comfortabele bediening: Inclusief kabel- en draadloze afstandsbediening.
• Robuuste constructie: Ontwikkeld voor veeleisende trek- en laadwerkzaamheden.

Montage-instructies

Het achterliersysteem is niet compatibel met elektrische oprolbare laadvlakafdekkingen.

Bij pick-ups met een laadbak moeten uitsparingen worden gemaakt om de airline-rails te monteren. Voor een eenvoudigere montage raden we aan de laadbak te verwijderen.

Kenmerken

• Motor IP67 afgedicht door groef met afdichtring
• Vrijloophendel
• Dwarsbalken van roestvrij staal
• Versterkte touwtrommel
• Interne trommelrem met 3 remschoenen
• Poedergecoate gietaluminium behuizing voor motor en versnellingsbak
• Afneembare besturingseenheid voor flexibele plaatsing
• Versterkte, poedergecoate contactorbehuizing van diepgetrokken plaatstaal

Technische gegevens

30 m-versie

Ondanks zijn compacte bouwwijze overtuigt de Gamma 3.5 met een trekkracht tot 1,6 ton. Daarmee is hij bij uitstek geschikt voor toepassingen waarbij een compacte en betrouwbare lier gewenst is.

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 1.600 kg
• Max. treksnelheid: 2,8 m/min*
• Gewicht lier: 7,9 kg
• Motortype: permanente magneet**
• Reductieverhouding: 170:1
• Max. opgenomen vermogen: 160 A
• Spanning: 12 V
• Touw: 5 mm × 30 m
• Trommel: 37 × 80 mm
• Totale afmeting (L × B × H): 329 × 116 × 165 mm

80 m-versie

De in de set meegeleverde Alpha 9.5 Quick Kompakt is speciaal ontwikkeld voor toepassingen waarbij slechts beperkt ruimte beschikbaar is.

Een bijzonder voordeel van de Quick-modellen uit de Alpha-serie is de hoge maximale treksnelheid tot 15 m/min*. Hierdoor kunnen ladingen en andere objecten bijzonder snel op het laadvlak worden getrokken.

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. trekkracht: 1.400 kg
• Max. treksnelheid: 15 m/min*
• Gewicht lier: 27 kg
• Motortype: serie gewikkeld
• Reductieverhouding: 110:1
• Max. opgenomen vermogen: 600 A
• Spanning: 12 V
• Touw: 4 mm × 30 m
• Trommel: 63 × 120 mm
• Totale afmeting (L × B × H): 471 × 160 × 250 mm

*Gemeten zonder belasting.

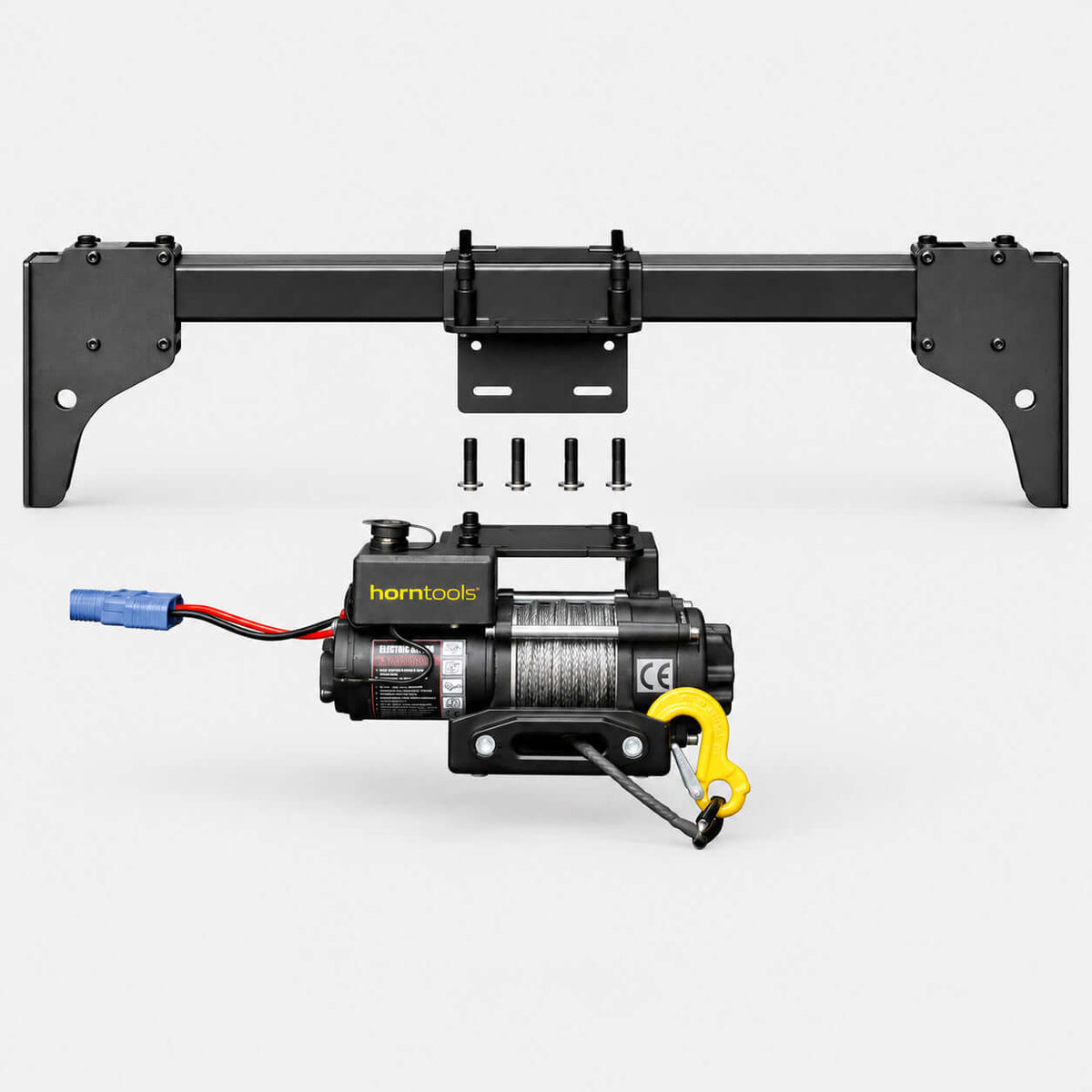

Leveringsomvang

• Achterlierdrager
• Montageplaat
• Kabelset
• Lier
• Aluminium kabelvenster
• Bevestigingsschroeven
• Synthetisch touw met haak
• Kabelafstandsbediening
• Draadloze afstandsbediening
• Gebruiksaanwijzing

Let op

Onze lieren mogen uitsluitend worden gebruikt voor grondtractie en zijn niet geschikt voor het heffen van lasten.

De gebruiksaanwijzing van de lier moet vóór gebruik volledig worden gelezen en opgevolgd.

De drager is ontworpen voor een belasting tot twee ton en dienovereenkomstig getest. De toegestane belasting van de dwarsbalk is beperkt tot 300 kg, omdat een hogere belasting schade aan het voertuig kan veroorzaken.

Garantie

Met inachtneming van onze garantie- en servicevoorwaarden geven wij 5 jaar garantie op de tandwielkast en trommel van de lier.

Vul hiervoor de garantieaanvraag in de gebruikershandleiding in en stuur deze per e-mail naar ons terug. De garantie geldt uitsluitend voor particuliere gebruikers, niet voor commercieel gebruik, en alleen als de gebruiksaanwijzing wordt opgevolgd.

Opmerking

Meer informatie over het gebruik van je lier vind je in de gebruiksaanwijzing of bij je speciaalzaak. Deze lier kan een verhoogd geluidsniveau produceren.
